Приводные роликовые и втулочные одно- и многорядные цепи, предназначенные для силовых механических передач разнообразных машин и механизмов, кроме буровых установок.

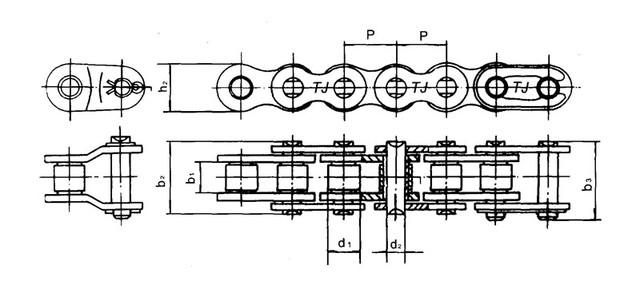

ISO Chain N | P, mm | d1 max, mm | d2 max, mm | b1 min, mm | b2 max, mm | b3 max, mm | h2 max, mm | Q min, KN |
10A-1 (ПР-15,875-2300-1) | 15,875 | 10,16 | 5,08 | 9,40 | 20,60 | 21,80 | 15,00 | 21,80 |
12A-1 (ПР-19,05-3180) | 19,05 | 11,91 | 5,94 | 12,57 | 25,30 | 27,60 | 18,00 | 31,10 |
16A-1 (ПР-25,4-6000) | 25,40 | 15,88 | 7,92 | 15,75 | 32,40 | 35,00 | 23,50 | 55,60 |
20А-1 (ПР-31,75-8900) | 31,75 | 19,05 | 9,51 | 18,90 | 40,40 | 44,70 | 30,00 | 86,70 |
24A-1 (ПР-38,1-12700) | 38,10 | 22,23 | 11,10 | 25,22 | 49,70 | 53,50 | 36,20 | 124,60 |
28A-1 (ПР-44,45-17240) | 44,45 | 25,40 | 12,70 | 25,22 | 53,1 | 56,7 | 42,00 | 169,00 |
32A-1 (ПР-50,8-22700) | 50,80 | 28,58 | 14,27 | 31,55 | 63,70 | 67,90 | 48,20 | 222,40 |
ISO Chain N | P, mm | d1 max, mm | d2 max, mm | b1 min, mm | b2 max, mm | b3 max, mm | h2 max, mm | Q min, KN |
08BF (ПР-12,7) | 12,70 | 8,51 | 4,45 | 5,40 | 16,60 | 11,80 | ||
081 (ПР-12,7) | 12,70 | 7,75 | 3,66 | 3,30 | 9,50 | 9,90 | ||
084 (ПР-12,7-1560) | 12,70 | 7,75 | 3,96 | 4,88 | 14,80 | 16,30 | 11,20 | 15,60 |
08B-1 (ПР-12,7-1820-2) | 12,70 | 8,51 | 4,45 | 7,75 | 17,00 | 20,90 | 11,80 | 17,80 |
10B-1 (ПР-15,875-2300-2) | 15,875 | 10,16 | 5,08 | 9,65 | 19,30 | 20,50 | 14,73 | 22,20 |
12B-1 (ПР-19,05-3180-2) | 19,05 | 12,07 | 5,72 | 11,68 | 22,10 | 24,40 | 16,13 | 28,90 |
16B-1 (ПР-25,4-6000-2) | 25,40 | 15,88 | 8,28 | 17,02 | 35,50 | 38,10 | 21,08 | 60,0 |
20В-1 (ПР-31,75-8900-2) | 31,75 | 19,05 | 10,19 | 19,56 | 40,20 | 43,50 | 26,40 | 95,0 |
210B-1 (ПРД-31,75-2300) | 31,75 | 10,16 | 5,08 | 9,65 | 19,5 | 20,9 | 14,70 | 22,40 |
