Кільця гумові тип МУВП

Кільце МУВП ГОСТ 21424-93 ТУ-38 105376-92 застосовуються в якості муфт МУВП (муфта пружна втулочно-пальцева) і призначені для з'єднання співвісних валів.


Кільця МУВП - це повністю взаємозамінні елементи. Їх зовнішні і внутрішні розміри однакові, а розмір по висоті підбирається шляхом визначення кількості кілець в зборі.

На один палець можна одягнути одну втулку МУВП або кілька кілець МУВП (зазвичай це 4 шт.).

Після посадки на палець кільця МУВП утворюють цільну конструкцію, за властивостями не поступається цілісної втулці.

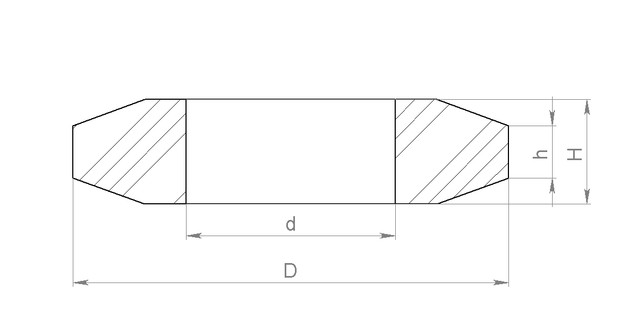

Умовне позначення кільця МУВП К1 19х10х5х2.5, де :

  • D - 19 мм
  • d - 10 мм
  • H - 5 мм
  • h - 2.5 мм



Розміри кілець МУВП і відповідність муфтам МУВП

Тип кілець МУВП розмір:
D x d x H x h
Загальна ширина в зборі:
L = 4 шт х H
Відповідність
Муфти МУВП
Кільце МУВП К1 19 x 10 x 5 х 2.5 20 мм Муфта МУВП - 16/3
Кільце МУВП ДО2 27 x 14 x 7 х 3.5 28 мм Муфта МУВП - 25/3
Кільце МУВП ДО3 35 x 18 x 9 х 4.5 36 мм Муфта МУВП - 40/3
Кільце МУВП ДО4 45 x 24 x 11 х 6 44 мм Муфта МУВП - 70/3
Кільце МУВП ДО5 56.5 x 30 x 14 x 7.5 56 мм Муфта МУВП - 80/3
Кільце МУВП ДО6 70 x 38 x 18 х 10 72 мм Муфта МУВП - 100/3
Кільце МУВП ДО7 86,5 x 45 x 22 х 12 88 мм Муфта МУВП - 125/3
